雷達物位計
BD-LD40系列雷達傳感器是26Ghz高頻微波脈沖式雷達物位計。通過雷達天線系統發射約11mm左右的電磁波，通過喇叭口天線的聚焦，在料面上形成反射。再通過天線系統接收到反射回波。因為電磁波的傳輸速度相當于光速，所以發射到接收幾乎是瞬間的。雷達每秒鐘發射接收約80次，通過雷達控制系統的微處理器，以計算平均值的方式，精確的計算出發射波到接收波的時間差，通過內部軟件的計算，換算出雷達零點到料位的空高距離。從而實現物位的連續測量。
主要特點：
天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
嚴重粉塵環境對高頻物位計工作影響不大。
波長更短，對在傾斜的固體表面有更好的反射。
波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
測量盲區更小，對于小罐測量也會取得良好的效果。
高信噪比，即使在波動的情況下也能獲得更優的性能。
技術參數:
|
技術指標 |
|

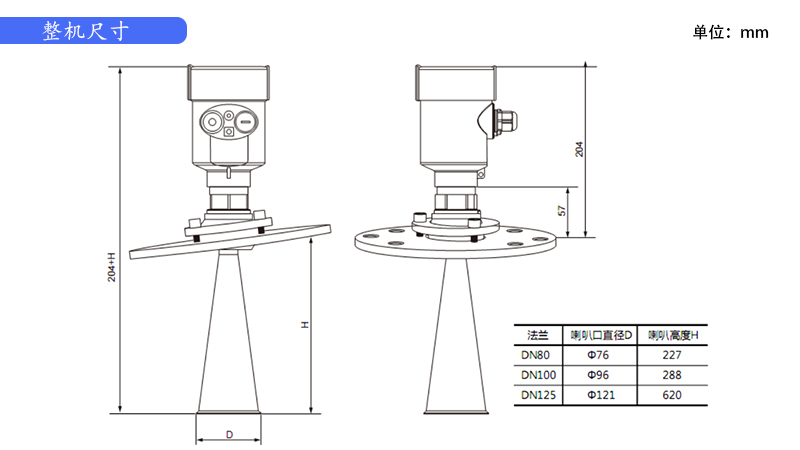

整機尺寸和電氣特征 |
||
|
測量范圍 |
800~3000hz |
|
功耗（典型值） |
max 22. 5mA / 1W |
|
輸出方式 |
0.5hz |
|
輸入電壓 |
DC16~26V |
|
距離測量范圍 |
0.1hz |
|
電纜入口 |
M20xl.5電纜入口 |
|
過壓壓力 |
4通道 |
|
連接方式 |
螺紋、法蘭 |
|
測距精度 |
2u |
|
環境適應性 |
|
|
防爆等級 |
150mA |
|
溫 度 |
工作溫度 -40～150℃ |
|
頻率范圍 |
20Ah（可充電）3.7V |
|
防護等級 |
IP67 |
